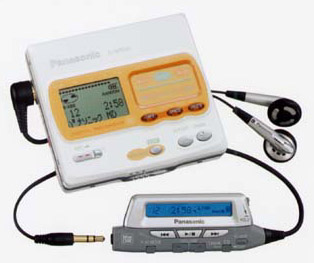

     PANASONIC MR200 (WHITE)


    첫눈에 뻑간 그리구 모든 MD중 가장 이쁘다구 알려진
    파나소닉의 화이트
    오렌지 MR200예여~
    슬이가 오렌지와 화이트 두가지 색 좋아하는거 아시져! 넘 이뻐여!
    출력이 약하단 단점에두 불구하고 예뻐서 맘에 듬! 폼생폼사?! -_-
    평생 이것보다 예쁜 MD는 못 볼 것 같아요.


본체크기: 약 78.2 (W) × 16.8(H) × 71.6(D) mm
중량: 약 120g (충전지 포함)
채널 수 :
스테레오2 채널/모노1 채널
출력(이어폰) : 3.5mW + 3.5mW

색상 : (S)실버 / (B)블루 / (W)화이트

압축방식: ATARC 24bit
S-XBS중저음 회로채용
40초 튐방지 기능
충전지 사용시간: 15시간 재생 / 7시간 녹음
보조전원: AA전지 1개
충전지와 배터리 병용시:
38시간 재생 / 15시간 녹음
충전지타입: 1.2V Li-Ion
충전시간: 3시간

*주요특징*
휴대용 MDR로 세계 최소,최경량의 초박형 사이즈 실현.
휴대용 MDR로 세계 최장의 약 38시간 재생
(보조전지 포함) 가능.
문자입력가능이 편리한
「스마트 오퍼레이션 패드」및 2행표시 대형 디스플레이 장착.





MR 200 MANUAL

((녹음방법))
본체에 아답터 또는 충전용전지를(충전이된것)을 넣으시거나, 연결하세요..아답터는 100V전용이라 꼭 다운트랜스(변압기)를 사용하셔야 합니다.
엠디와 녹음용으로 쓸 소스(휴대용시디플레이어.PC.오디오.기타등등)을 케이블로 연결하세요..
(광케이블이나 아날로그케이블 모두 본체 쪽 흰색단자(OPTICAL LINE IN)쪽에 연결하시면 됩니다.)
빨간색 단자 (MIC)라는곳에 연결하시면 않되구요..
녹음은 됩니다만, 마이크전용단자이므로, 다른케이블을 연결했경우, 녹음상태도 않좋아지구..기기에 무리를 줄수가 있습니다.
삼가하시기 바라구요..

본체뚜껑을 열고 MD를 넣고 뚜껑을 닫습니다. 그럼, 자동으로 본체가 작동되고, 액정에 `TOC Reading' 라는 메세지와  BLANK MD라는 메세지가 뜹니다.

REC버튼을 옆으로 미세요..광케이블과 연결했을경우 DIGITAL HDES 이란 메세지가 아날녹음인 경우는 ALALOGE HDES..라는 메세지가뜹니다(AC 아답터연결시만)

REC -> DELETE/MODE(MONO라는 글씨가 깜빡입니다.) -> 한번더DELETE/MODE 를 눌러주시면 (싱크로기능ON)기능으로 설정됩니다.이때 본체액정상으로 REC SYNC 라는 글씨가 뜹니다.

싱크로 온상태가 되었을경우 자동으로 소스를 플레이 시키면 녹음이 됩니다.
여기에서 싱크로 기능이란 트랙이 원본 소스와 동일하게 나누어지는 걸 말합니다.

EDIT/MARK MODE 키를 누르다 보면 3MIN 5MIN 10MIN AUTO  가 나타나는데 이건 트렉이 나뉘는 시간을 설정하는 것입니다.. 그러니까 3분, 5분, 10분마다 트랙이 하나씩 생기는 거져~~ 강의 녹음을 할 때 쓰면 편리한 기능임다.. 녹음 후 들어 볼 때 원하는 곳 찾아기가 쉽거덩여..

그리고 녹음이 끝났을경우..(녹음중엔 편집기능이 않된다네요..)
싱크로 기능일때는 일시정지버튼이 않먹히구요..
녹음이 끝나셨으면 정지버튼을 누르세요....
그럼..STOP이란 글씨가 나온후에 UTOC-Writing 이란 글씨가 나옵니다..이글씨가 사라질때까지 그냥두시면
1 NO TITLE이란 글씨가 뜨죠.. 1이란 숫자는 한곡만을 입력했을 경우 입니다..

플레이시키거나 일시정지 시키고, EDIT를 누르세요..
그러면 TRAC TITLE? 이란 메세지가 뜨죠..여기에서 ENTER를 누르면..말그대로 녹음한 트랙이름을 입력하는겁니다.
다시 원상태 TRAC TITLE? 이란 글씨가 뜨기전으로 가시려면 STOP/정지버튼을 누르시면 됩니다.

EDIT -> TRAC TITLE? -> ENTER -> 영문->CHARA(영소문자)->CHARA(일어)->CHARA(숫자/특수문자) -> STOP/정지(편집상태에서 빠져나올수 있음..)/ EDIT를 누르시면 곡명입력..실행시키는 키입니다.
▶주의하실점 : 꼭 곡명을 입력하셨으면 EDIT를 누르셔야 합니다.

◀◀<----- ㅣ----> ▶▶  이것은 본체 ENTER밑에 있는 터치판넬그림입니다..혹시 무슨 그림인지 모르실까봐..
이것의 용도는 녹음시 이동커서이며, 플레이중에도 각 트랙마다 타이틀입력을 볼수 있는 기능입니다. ◀◀<---- ㅣ ----▶▶ 키를 누르면 트랙 이름이 바뀌고 원하는 트랙이 나왔을 때 ENTER 키를 누르면 실행이 됩니다.

제목입력시예) ABCDE...Z 중에 커서를 움직여 보세요..
----> ▶▶ 사용하세요..앞으로 커서가 움직입니다.
뒤로 이동하시고 싶으시면 ◀◀<----- 키를 누르세요..

이때, 원하시는 제목이름이 ABC라면 먼저 A에 커서를 놓으신다음 깜빡일때 ENTER를 누르시면 곡이름이 A라고입력됩니다.
B를 입력하실때도 A처럼하시면 되구요..

여기에서 공간을 제목중에 칸을 띄우고 싶으시면 +- 키를 누루세요..그러면 곡의 칸이 띄어집니다.

곡입력을 다하신후에 EDIT명령어를 누르시면 TITLE입력이 끝나구요..다음트랙도 같은 방법으로 하시면 됩니다.

입력한 곡명을 수정할때..1번트랙의 AAA곡명을 수정하고 싶다..
EDIT TATLE-> TRACK TITLE? ->ENTER -> AAA라는 곡명이 뜨죠..
여기에서 수정하고픈 제목이 ABA라면 중간의 A에 +- 키를 이용해서 커서를 이용하신다음에 DELETE키를 누르시면 곡이 지워집니다.그런다음 ---->▶▶  또는 ◀◀<----- 를 사용하셔서 원하시는 B에 커서를 이용하신다음 ENTER를 누르시면 곡명이 수정됩니다. 이때도 다 입력을 하셨으면 EDIT를 눌러주세요..

여기에서 SPACE키는 입력된곡명 앞에 갔다놓은다음 누르면 공간이 생깁니다..아무래도 입력할공간..또는 띄어야할 공간을 넣으라는 것인것 같네요..
또  ◀◀<----- ㅣ----> ▶▶
---->▶▶키를 누르면 한칸씩 이동하는데  ㅣ 키에서 ▶ 키 쪽으로 손을 때지 말고 죽~ 문질러 주면 연속 이동이 가능합니다.. 이게 터치판넬의 장점이라 할 수있겠네염..

CAPS 는 이럴때 사용...
제목입력시 대문자를 소문자로 고치고 싶으실때,또는 그반대의 경우 고치고 싶은 문자에 커서를 옮겨놓으신후 , CAPS를 누르시면 소문자 또는 대문자가 됩니다..

플레이중에 DISP(CAPS) 누르면->  재생된 시간 -> DISP(CAPS) 해당트랙의 남은 재생시간

★★플레이도중 /정지시 가능한기능입니다.★★
아래에 나와 있는 메뉴는 플레이 도중 EDIT 키를 누르고 ▶ 키를 한번씩 누를 때마나 바뀌는 메뉴입니다
【EDIT TRACK ERASE?(현재의 트랙지움)】
ENTER 키를 누르고 입력한 후 EDIT 키를 누릅니다
【EDIT ALL ERASE?(모두지움)】
ENTER 키를 누르고 OK? 가 나오면 EDIT 키를 누릅니다
【EDIT MOVE ? (해당트랙을 다른 트랙으로 옮김 )】
ENTER 키를 누르고 옮기고 싶은 트랙 번호를 ▶ 키로 선택 후 ENTER 키를 누르고      OK? 가 나오면 EDIT 키를 누릅니다. 먼저 있던 트랙이 선택한 번호의 트랙으로 옮겨 지고 나머지 트랙은 한칸씩 앞으로 당겨집니다.
【EDIT Combine? (트랙을 통합합니다.】
ENTER 키를 누르고 OK? 가 나오면 EDIT 키를 누릅니다. 현재 연주되고 있는 트렉과 그   다음 트랙이 합쳐 집니다.
【EDIT DIVIDE?(트랙을 나눕니다.】
이 기능은 싱크로 기능이 제대로 트랙을 나누어 주지 못했을 때 쓰시면 좋습니다. 우선 볼륨을 평소에 듣던 것보다 더 높이시구요. 이유는 뒤에서 설명하죠.  EDIT DIVIDE? 가 화면에 나오게 한 후 계속 듣고 있다가 트랙이 나눠 져야 할 곳이 거의 다가왔을 때  ENTER 키를 눌러야 합니다. 너무 일찍 누르면 원하는 곳에서 나누지 못합니다. 중요한 거니까 잘 기억 해 주셔염.. ENTER 키를 누르면 +000 ? 이 깜박이고 있을 겁니다.  이때  ▶ 키를 누르면 숫자가 변하면서 소리도 조금씩 틀려지죠? 숫자에는 신경 쓰지 마시고 소리를 잘 기억 하세요. 이건 트렉이 나누어 지면 두 개의 트랙 중 두 번째 트랙이 시작되는 곳의 소리를 들려 주는 것이니까요. 여기에서 소리를 크게 해서 작업을 하는 이유는 앞곡이 다 끝난줄 알고 나눴다가 나중에 다시 작업하는 번거러움을 격지 않기 위해서죠. 잘 귀 기울여서 앞곡이 완전히 끝나고 무음인 순간까지 ▶ 키로 잘 조정을 하셨으면 과감하게 ENTER 키를 눌러 줍니다. 그리고 OK?가 나오면  ENTER 키를 눌러 주면 트랙이 나눠지게 됩니다. 저도 이 기능 알아 낼 때 무장 고생 했거덩여. 열분들도 저같은 실수를 하지 마시구 길어도 잘 읽고 제대로 나누시길 바랍니다.

★★STOP/정지 눌러야가능한 기능입니다.★★

EDIT TITLE ? -> 트랙을 옮겨가면 곡명을 수정.입력할수 있습니다.
EDIT TITLE COPY ? ->한곡을 여러번 녹음할경우 타이틀을 COPY해두면 계속 입력하지 않아도 되겠죠..



위의 두방법은 끝은 모두 동일합니다.
곡명 또는 원하시는 것을 실행하셨을 경우 실행버튼인 EDIT를 누르시면 UTOC WRITING이라는 메세지가 사라질때 까지 그냥 두시면 됩니다.

●EDIT -> ----> ▶▶  -> EDIT TRACK ERASE?(현재의 트랙을 지우겠습니까?라는 메세지) -> ENTER-> EDIT(실행)

●EDIT-> ----> ▶▶  -> EDIT ALL ERASE?(모두지움) ->ENTER -> EDIT
=> 액정에 "BLANKDISC" 나타납니다..
모두 삭제되어 공엠디가 된것이죠..

●EDIT-> ----> ▶▶  -> EDIT MOVE ? ->EDIT ( 해당트랙을 다른 트랙으로 옮깁니다. P44참고)

●EDIT-> ----> ▶▶  -> EDIT Combine  -> EDIT(트랙을 통합합니다.P47참고)


★★정지버튼 눌러야 가능한 기능★★

●EDIT -> ----> ▶▶  -> EDIT TITLE ?-> ENTER -> Disc Title ? ->ENTER (전체공엠디 제목입력하시고) ->실행 EDIT -> UTOC Writing (사라질때 까지 작동하지 마세요..)

●EDIT -> ----> ▶▶  -> EDIT TITLE -> ENTER -> ----> ▶▶   TITLE 트랙번호 ----> ▶▶ 원하시는 트랙번호이동이됩니다. ->ENTER (제목입력하시고) -> EDIT실행 ->UTOC Writing (사라질때 까지 작동하지 마세요..)

마지막으로 주의하실점은 UTOC WRITING 또는 TOC READING 이라는 메세지가 뜰경우에는 전원을 뽑는다던지 충격을 준다던지 하시면 않되구요..
녹음되어있던 내용들이 모두 입력이 않될수도 있습니다.
그냥 없어질때 까지 가만히 두세요..저절로 없어 집니다.
---> 기기도 녹음을 저장할 시간.또는 읽을 시간을 주어야 되겠죠..

_ TIP _

이건 디스크를 넣지 않은 상태에서 하는 겁니다.

1. 디스크를 빼시구 잘 닫은 상태에서  EDIT 키를 계속 꾹~~ 누르고 계세요 그럼 EDIT NAME INPUT? 이 나올 겁니다. 이건 MDR, 즉 기계의 이름을 지어주는 건데요. 넘 맘에 드는 기능예여. 그 상태에서 ENTER 키를 누르면 입력하는 메뉴가 나옵니다. 방법은 트랙 이름 입려과 동일하구요 주의할 점은 절대 앞칸을 띄우지 마세요. 이름 입력하고 나면 자동으로 가운데 정렬이 됩니다. 만약 hwanee라고 입력을 하면 ◀hwanee▶ 라고 나옵니다.

2. 이것두 디스크를 빼시구 잘 닫은 상태에서 ▶/∥ 키를 꾹~ 누르고 있으면 한번 눌러 줄 때마다 SAVE MODE 와 NORMAL이 번갈아 나타납니다. 이건 모터 소음이 있게 할 건지 아님 조용하게 할 건지 선택하게 하는 거랍니다. 소리를 줄이면 배터리가 더 빨리 닳아진다고 하니까 잘 선택하세요..

제가 가입한 좋은 까페가 있습니다. 이 매녈도 운영지이신 심태용님의 매녈을 참고로 해서 만든 겁니다.
http://cafe.daum.net/mdworld/






1. 버튼별 기능

  1) Edit 버튼 : 각종 편집을 하기 위한 버튼입니다.l
  2) 탐색버튼 : 이것은 본체 ENTER밑에 있는 터치판넬그림으로서, 용도는 녹음시 커서이동과 재생중
                      트랙이동을 할 때 사용합니다.
  3) CAPS 버튼 : 제목입력시 대, 소문자를 전환할 때 고치고 싶은 문자에 커서를 옮겨 놓은후, 사용하면
                         됩니다.
  4) Space 버튼 : 문자 입력시에 공란을 넣기 위해 사용합니다.
  5) Delete 버튼 : 재생이나 정지시, 원하는 트랙을 삭제할 수 있습니다.



2. 녹음방법

MD 기기와 CDP 또는 사운드카드등을 광케이블 이나 아날로그 케이블로 연결하시기 바랍니다. (CDP의 OPTICAL LINE OUT 단자와 MD의 흰색단자를 연결합니다.)  빨간색 단자 (MIC)는 마이크 전용단자입니다. 이 곳에 연결해서 음원(소스)의 볼륨을 높이게 되면 MD의 프리앰프가 손상될 수 있습니다.

공MD를 넣으면 자동으로 전원이 들어오고 액정에 `TOC Reading' 라는 메세지와  BLANK MD라는 메세지가 나옵니다. REC셔터를 옆으로 밀면, 광케이블과 연결했을 경우 DIGITAL HDES 이란 메세지가, 아날녹음인 경우는 ALALOGE HDES..라는 메시지가 나옵니다 (AC 아답터 연결시만) 이 때, DELETE/MODE 를 눌러주시면 (싱크로기능ON)기능으로 설정되며, 디스플레이에는 REC SYNC 가 표시됩니다. 다음으로 음원(소스)을 플레이 시키면 자동으로 녹음이 시작됩니다.

녹음이 끝났을 경우, 정지버튼을 누르면 되는데, 그러면 STOP이란 글씨가 나온 후에 UTOC-Writing 이란 글씨가 나옵니다. 이 글씨가 사라질 때 까지 그냥 두시면 1 NO TITLE이란 메세지가 나오게 됩니다. 이것은 제목이 없는 1개의 곡이 있다는 의미입니다.



3. 항목별 편집방법

  1)제목입력 : 플레이시키거나 일시정지 시키고, EDIT를 누릅니다. 그러면 TRAC TITLE? 이란 메시지가
     나오는데, 여기에서 ENTER를 누르면 녹음한 트랙이름을 입력할 수 있습니다. 여기서, TRAC TITLE?
     이란 글씨가 뜨기전으로 가시려면 STOP/정지버튼을 누르시면 됩니다. 원하시는 문자에 커서를 놓고
     ENTER를 누르시면 입력이 되고, 이를 반복하면 제목을 완성할 수 있습니다. 여기서 제목사이의 공백
     은 볼륨버튼으로 넣을 수 있습니다. 끝으로, EDIT버튼를 누르시면 TITLE 입력이 끝납니다.




  2)제목의 수정 : 위와 같은 상황에서 삭제할 문자에 커서를 놓고, Delete 버튼으로 삭제합니다. 이 후, 원
     하는 문자를 재입력 하시면 됩니다.






 3)트랙의 삭제 : 트랙 재생중에 EDIT 버튼을 누른 후, 탐색버튼으로 TRACK ERASE?를 찾습니다.
                         그리고나서 Enter 버튼을 누르면 현재 트랙이 삭제 됩니다.






 4)트랙의 이동 : 트랙 재생중에 EDIT 버튼을 누른 후, 탐색버튼으로 MOVE?를 찾습니다. 다음으로 Enter
     버튼을 누르고 이동하고자 하는 트랙을 선택한 다음 다시 Enter 버튼을 누르면 됩니다.






 5)트랙 합치기 :트랙 재생중에 EDIT 버튼을 누른 후, 탐색버튼으로 Combine?를 찾습니다. 다음으로
     Enter 버튼을 누르고 합치기를 원하는 트랙을 선택하고 다시 Enter 버튼을 누르면 됩니다.



※ 위의 사항 공히 마지막에 EDIT 버튼을 누르셔야 합니다. 그리고 주의하실점은 UTOC WRITING 또는
    TOC READING 이라는 메세지가 나올 경우에는 전원을 OFF 한다거나 충격을 가하면 녹음되어있던 내
    용들이 모두 입력이 안될 수도 있습니다.
